拉彎矯直電氣控制系統

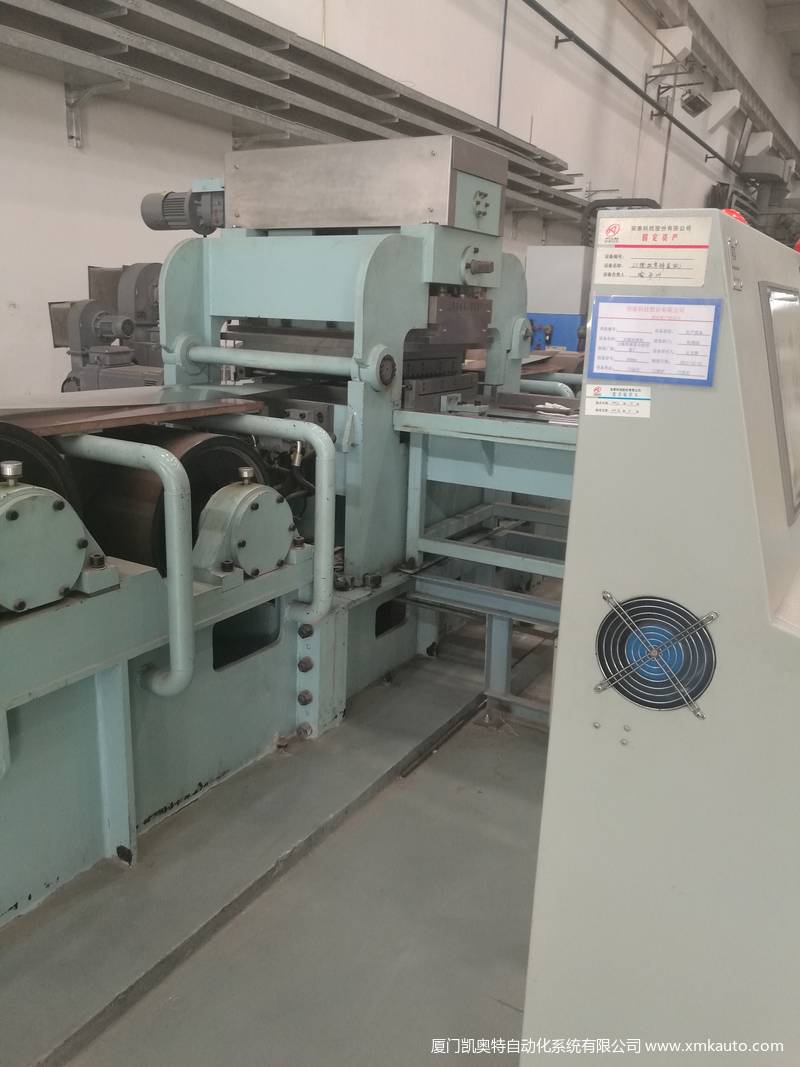

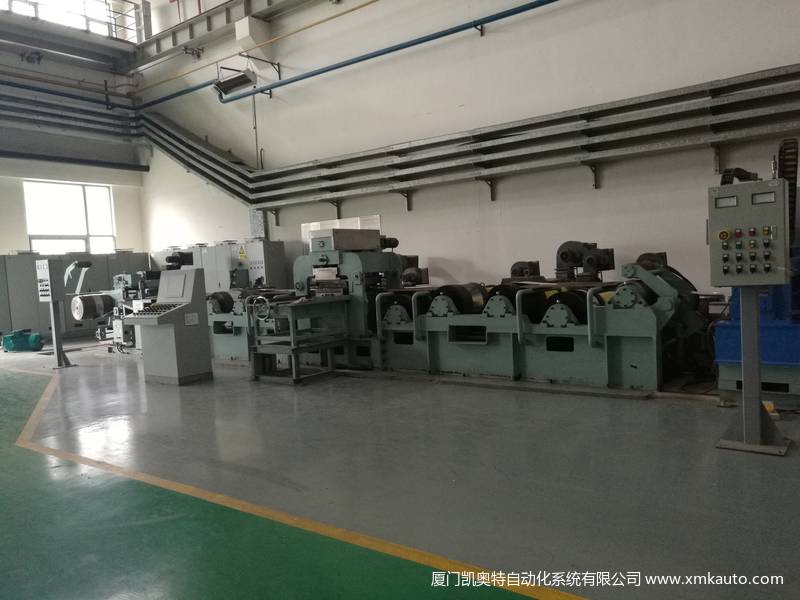

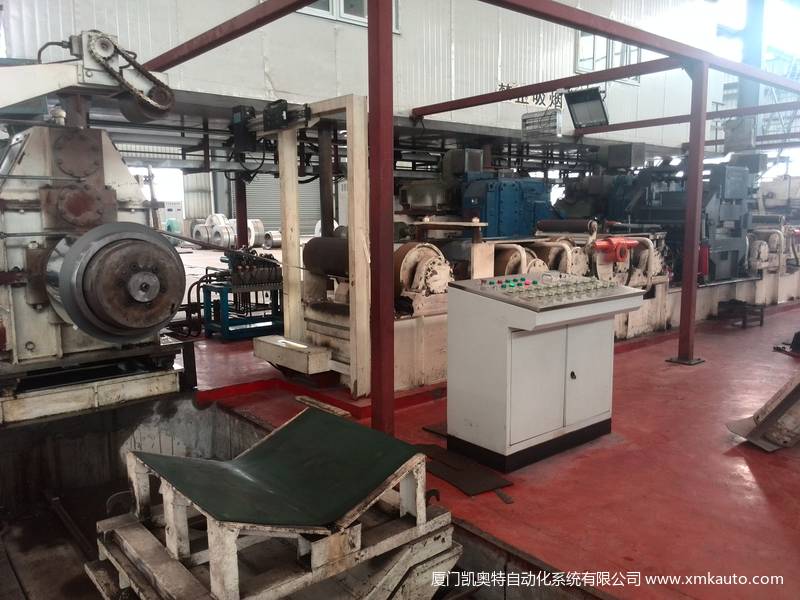

精整拉矯機組結合了平整機和拉矯機的功能，平整機用于對冷軋帶鋼進行后處理的設備，通過平整加工能提高冷軋帶鋼平整度，改善冷軋帶鋼諸如深沖性能等機械性能。拉矯機用于消除金屬帶材的不良板形，改善帶材表面質量、硬度、消除屈服平臺。

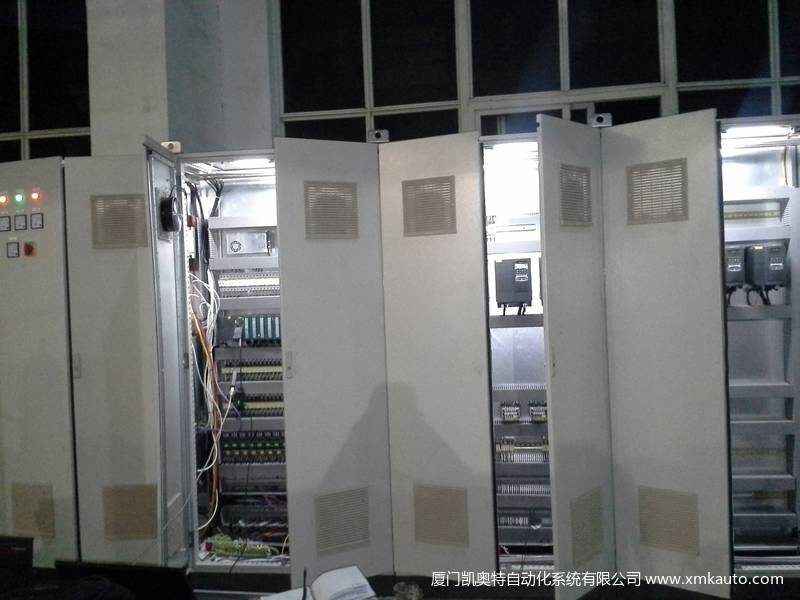

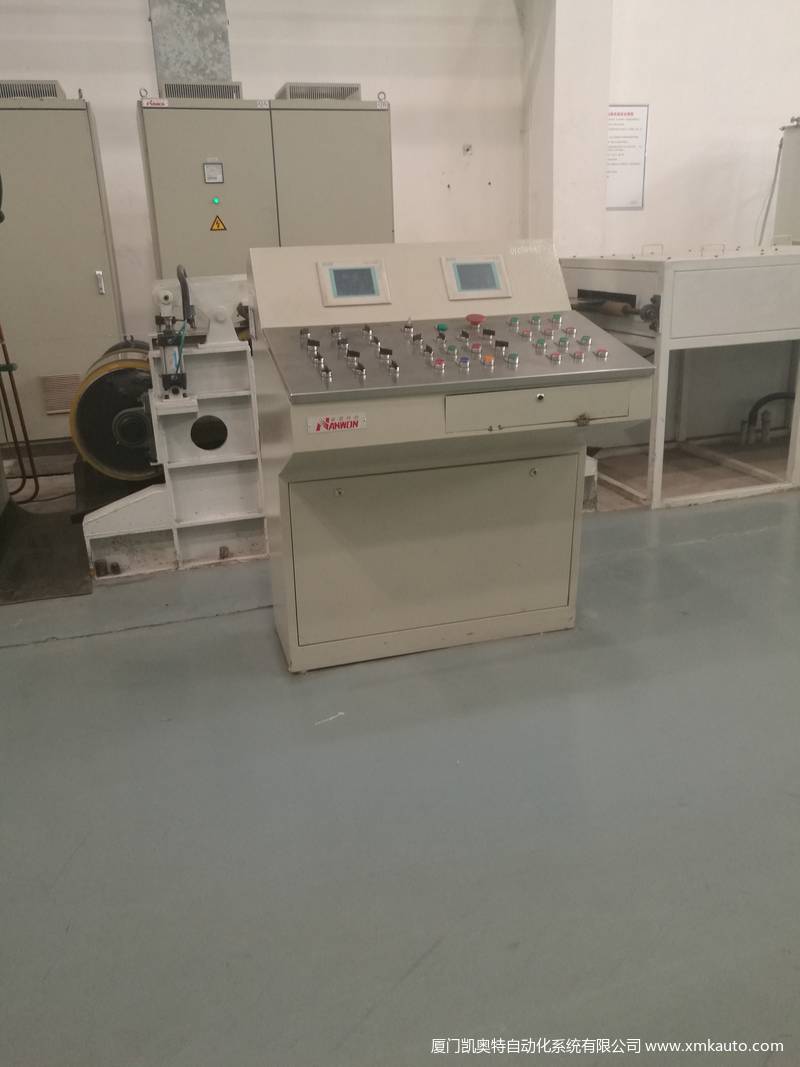

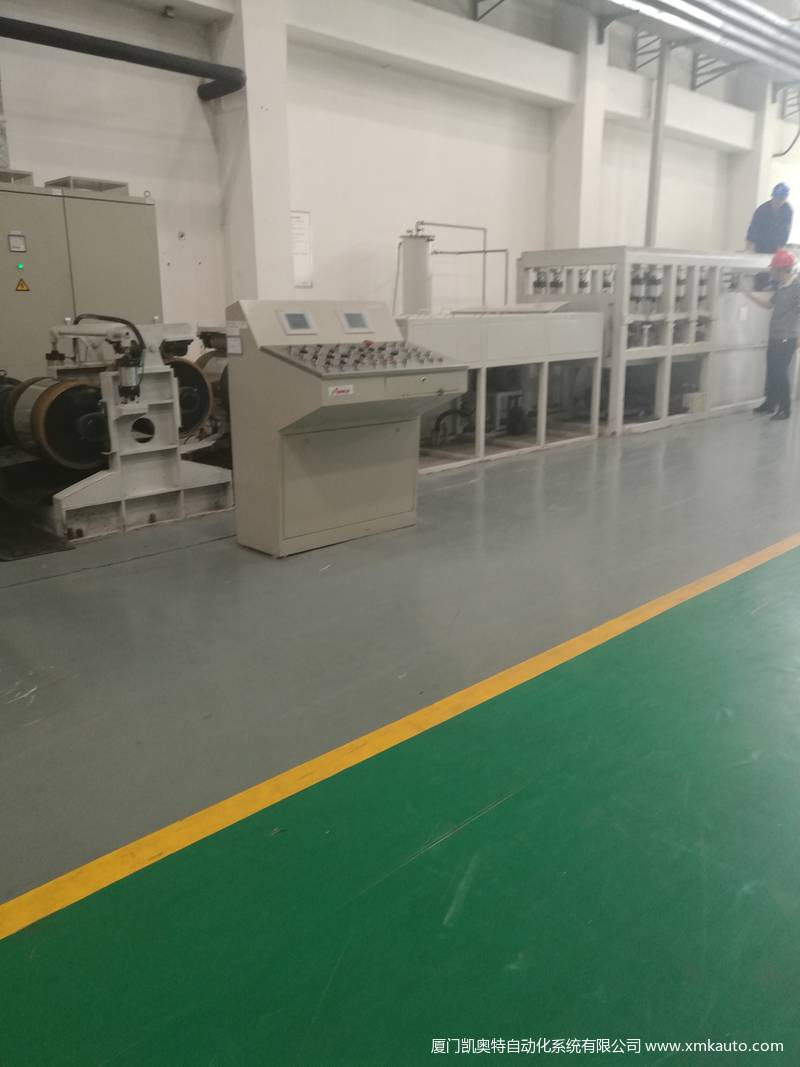

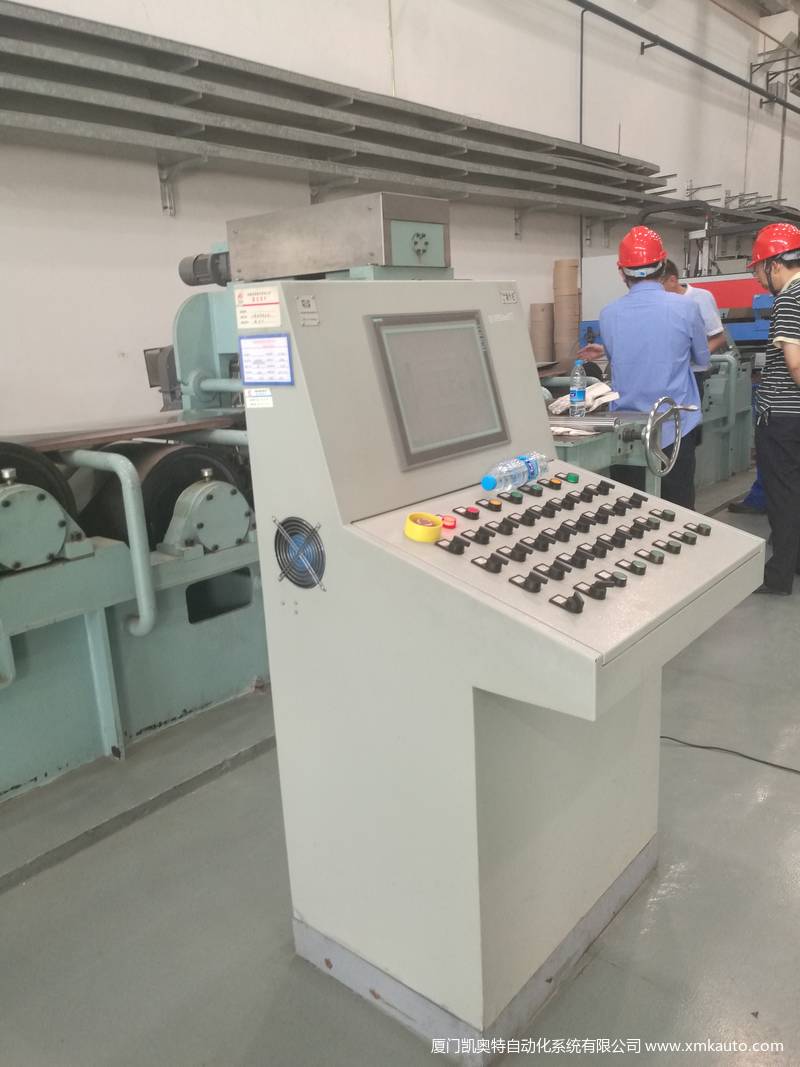

精整拉矯機組電控系統由PLC+觸摸屏+直流調速器組成，系統以PLC為核心，主操作臺和開卷及收卷操作臺為子站，通過Profibus-dp網絡把各子站與各直流調速器連成一體，電氣系統接線簡單，穩定可靠，故障率低，維護方便。

精整機壓下裝置有電動壓下或液壓壓下，由操作人員設定壓力，PLC系統可實現恒壓力控制。

拉矯工藝段采用恒延伸率控制，觸摸屏輸入延伸率和張力參數后，PLC自動調整各S輥電機的速度和住轉矩。開卷、收卷可計算線速度和卷徑，實行恒張力控制。

系統功能：

1、具有恒延伸率控制

2、具有恒軋制壓力控制

3、自動穿帶、自動卸卷、自動加減速和停車等功能

4、全數字傳動控制系統，PLC控制

系統特點：

1、機組自動化水平高

2、根據需要可配置上卷自動對中系統、平整恒壓控制系統、輥縫控制系統、張力控制系統

3、機組生產工藝中有干平整和濕平整兩種工藝

4、為了提高產品的質量，機組可配置CPC（或EPC）系統，彎輥系統，設備中增加了防皺輥和防跳輥。

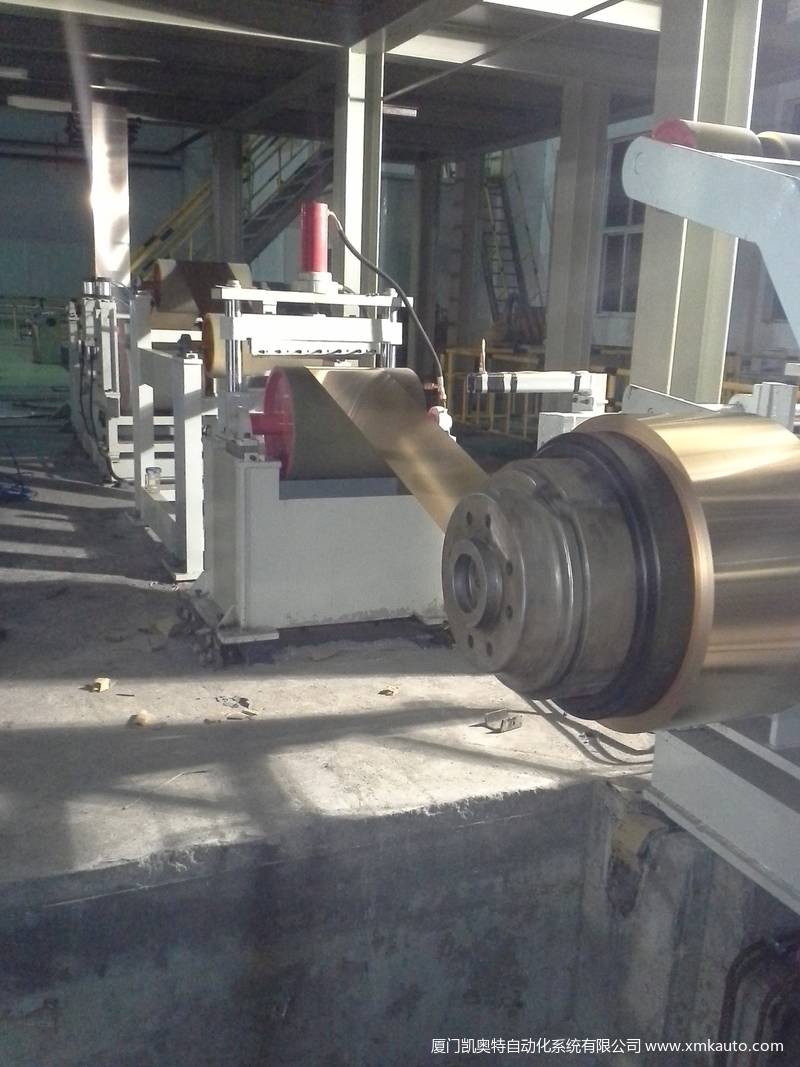

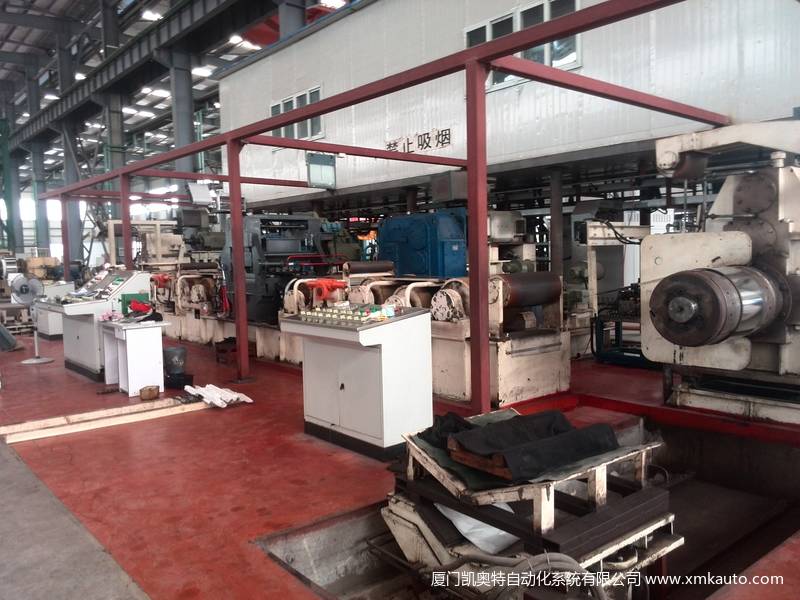

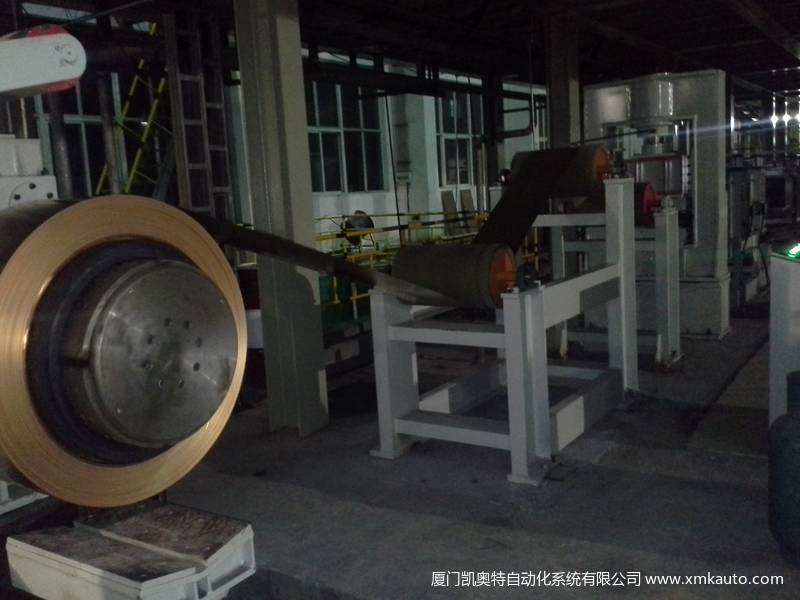

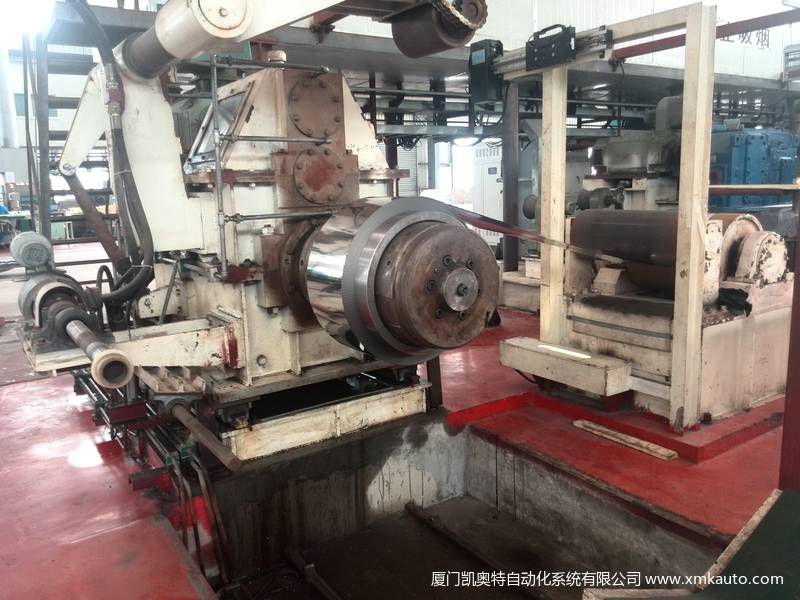

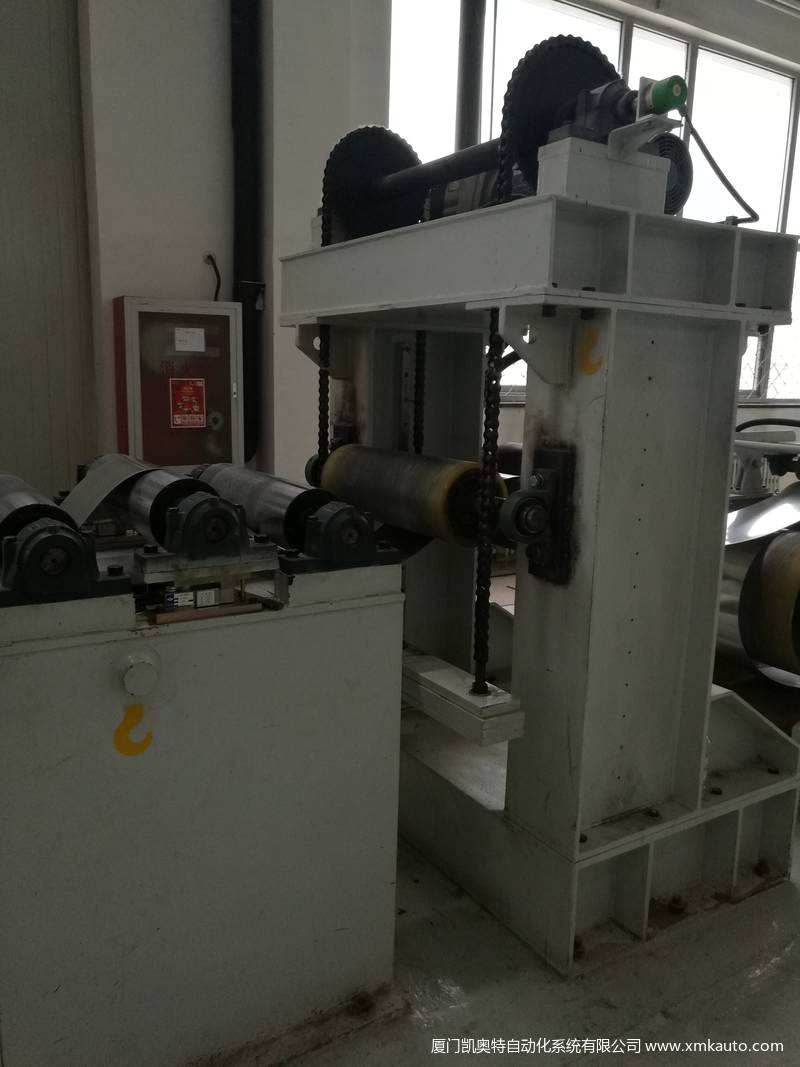

重卷機在冶金行業被廣泛使用，適用于材質為普碳鋼、合金鋼、不銹鋼、鋁、銅、等金屬材料的重卷或松卷，是冷軋機主要輔助設備的重要組成部分，用于鋼帶冷軋前的重卷和冷軋后的松卷，重卷機的組成部分有放卷機、矯直機、液壓剪、滾焊機、夾送機、收卷機、助卷器。

本控制系統是針對重卷機設備而開發的系統，傳動系統采用全數字調速系統，控制系統采用PLC控制，設有工藝過程、運行參數、人機界面、故障診斷與報警系統，具有自動升速、自動降速、線速度恒定、卷取張力恒定、長度計算及顯示、線速度計算及顯示、卷徑自動計算、EPC/CPC糾偏控制等功能和特點。
